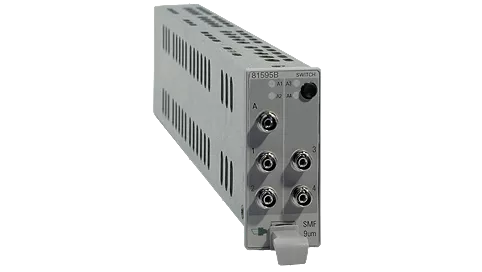

KEYSIGHT 81595B光開關模塊低插損高重復性光通信測試光路切換核心組件

主要特性：

KEYSIGHT 81595B作為是德科技光測試核心模塊產品，聚焦光通信系統光路切換與多通道測試需求，兼顧穩定性與高效性。采用1×4矩陣架構，單模/多模雙兼容，可靈活實現多光源、多探測器的光路路由切換。憑借低插損、高重復性與高速切換特性，能最大限度降低信號損耗與測試不確定性，保障測試數據精準。1000萬次超長使用壽命，可有效降低用戶擁有成本。模塊化設計可無縫集成至主流光波測量平臺，廣泛應用于光器件測試、光收發模塊驗證等研發與產線場景。

獲取報價

你的位置：首頁

產品中心

KEYSIGHT 81595B光開關模塊低插損高重復性光通信測試光路切換核心組件

概述

一、產品差異化優點

低損高純，信號傳輸優質：插入損耗＜2dB，偏振相關損耗（PDL）＜0.07dB，回波損耗＞55dB，串擾低至-70dB，相較于同類產品信號衰減更小、干擾更低，可最大程度保障光信號傳輸完整性，提升測試數據準確性。
高速切換，測試效率突出：光路切換速度＜10ms，10000次隨機切換周期重復性達0.03dB，切換響應迅速且一致性優異，能大幅縮短多通道測試的光路切換時間，提升產線批量測試與實驗室研發測試的吞吐量。
超長壽命，運行穩定可靠：保證使用壽命＞1000萬次切換周期，采用高耐用性核心組件，長期連續運行故障率低，無需頻繁維護更換，有效降低用戶運維成本與停機損失，保障測試流程連續性。
雙纖兼容，場景適配多元：兼容單模（SMF）與多模（MMF）光纖，1×4矩陣架構可靈活實現多路光路路由切換，適配不同光纖類型的光器件、光模塊測試需求，應用場景覆蓋更廣泛。
高兼容性，集成便捷性高：可無縫集成至是德科技8163B、8164B、8166B光波解決方案平臺，支持與多類型光源、功率計、探測器等設備協同工作，便于接入自動化測試系統，適配研發、量產全流程應用。

二、產品詳細參數

參數類別	具體參數
核心架構	1×4矩陣式光開關
光纖兼容性	單模光纖（SMF）、多模光纖（MMF）
插入損耗	＜2dB
偏振相關損耗（PDL）	＜0.07dB（單模配置）
切換速度	＜10ms
重復性	0.03dB（10000次隨機切換周期）
信號隔離特性	回波損耗＞55dB；串擾≤-70dB
使用壽命	保證＞1000萬次切換周期
兼容平臺	Keysight 8163B、8164B、8166B光波解決方案平臺

三、應用場景

光器件多通道測試：適配光濾波器、耦合器、光放大器等無源光器件的多通道測試場景，通過1×4矩陣光路切換，可實現單套測試系統對多器件、多參數的連續測試，無需頻繁手動切換光路，提升測試效率。
光收發模塊驗證：用于光收發模塊的性能驗證與量產測試，可靈活切換多路光源與探測器，模擬實際應用中的光路切換場景，測試模塊在不同光路路由下的接收靈敏度、傳輸穩定性等關鍵參數，保障產品質量。
光網絡保護倒換測試：適配光網絡保護倒換系統測試，模擬光網絡鏈路故障時的光路自動切換場景，驗證保護倒換系統的切換響應速度、信號連續性與穩定性，為光網絡可靠性提供測試支撐。
多光源/探測器切換應用：在實驗室研發與產線測試中，可實現多臺激光源、功率計、示波器等設備的光路靈活路由，簡化測試系統搭建復雜度，降低多設備協同測試的操作門檻。
光傳感多點監測：適配光傳感系統的多點監測場景，通過光路切換實現單套傳感接收設備對多個監測點的信號采集與分析，廣泛應用于光纖傳感、工業監測等領域的光路管控。
