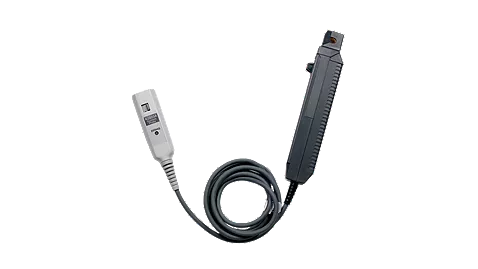

N2893A示波器電流探頭 100MHz寬頻帶低噪聲高精度交直流電流測量解決方案

主要特性：

N2893A是專為示波器配套設計的高性能有源交直流電流探頭，核心優勢在于寬頻帶、高精度與便捷性的完美結合。其帶寬覆蓋直流至100MHz，上升時間≤3.5ns，可精準測量各類交直流電流及高頻瞬態信號。探頭采用低噪聲設計，有效降低測量干擾，配合自動退磁和校準功能，確保每次測量的準確性。無需額外電源，通過示波器AutoProbe接口即可實現供電與參數自動配置，分芯式結構便于電路連接，內置過載保護機制防止設備損壞，廣泛適用于開關電源、電機控制器等電力電子領域的測試場景。

獲取報價

你的位置：首頁

產品中心

N2893A示波器電流探頭 100MHz寬頻帶低噪聲高精度交直流電流測量解決方案

概述

一、產品差異化優點

寬頻帶高響應：帶寬覆蓋直流至100MHz，頻率響應平坦，上升時間≤3.5ns，相較于普通探頭更能精準捕獲高頻瞬態電流信號，滿足高頻測試場景需求。
高精度低噪聲：測量精度達±1%讀數±1mV（直流或45Hz-66Hz），噪聲水平<2.5mA rms，信噪比高，可有效減少測量干擾，相較于同類產品測量誤差更小，數據更可靠。
智能便捷操作：具備自動退磁和校準功能，可自動消除殘留磁性和多余直流偏置，無需手動調節；通過AutoProbe接口實現供電與參數自動配置，操作流程相較于傳統探頭大幅簡化。
低影響高保護：低電路插入損耗設計，對被測電路的負載影響極小，能真實還原被測電流特性；內置過載保護功能，當輸入電流超額定值時自動激活，防止探頭損壞，相較于無保護設計的探頭使用壽命更長。
廣泛兼容性：適配InfiniiVision和Infiniium全系列示波器，與80000/90000系列、90000 X系列等配合時，通過專用適配器即可實現完美兼容，兼容性優于專用接口限制的同類產品。

二、產品詳細參數

參數類別	具體參數
帶寬	直流至100MHz（-3dB）
上升時間	≤3.5ns（按tr=0.35/帶寬計算）
測量電流范圍	直流：最大15A；連續交流：10Arms；峰值交流：15A；非連續峰值：30A
測量精度（探頭僅）	±1% of reading ±1mV（直流或45Hz-66Hz，23℃±3℃環境下）
噪聲水平	<2.5mA rms
靈敏度	0.1V/A
