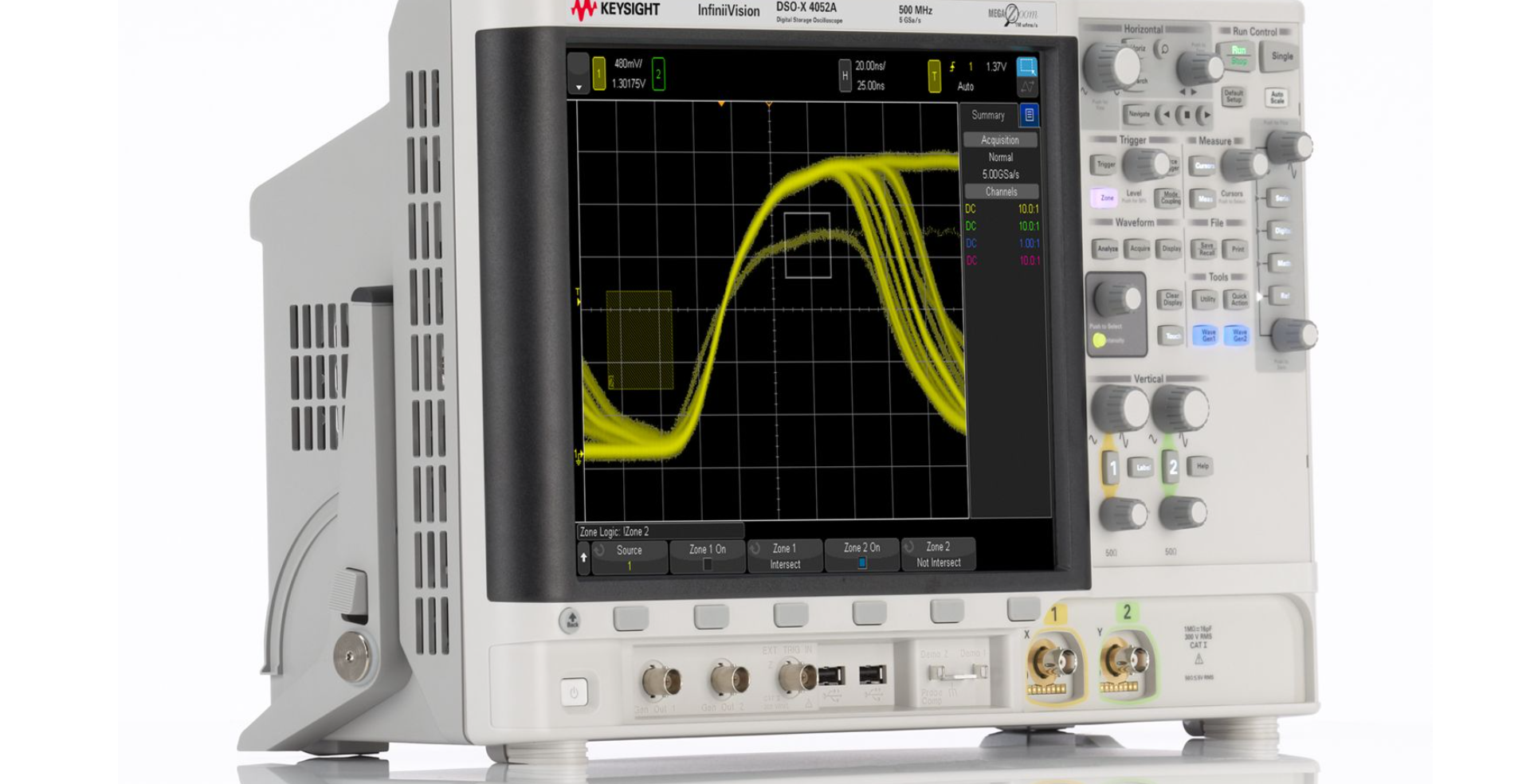

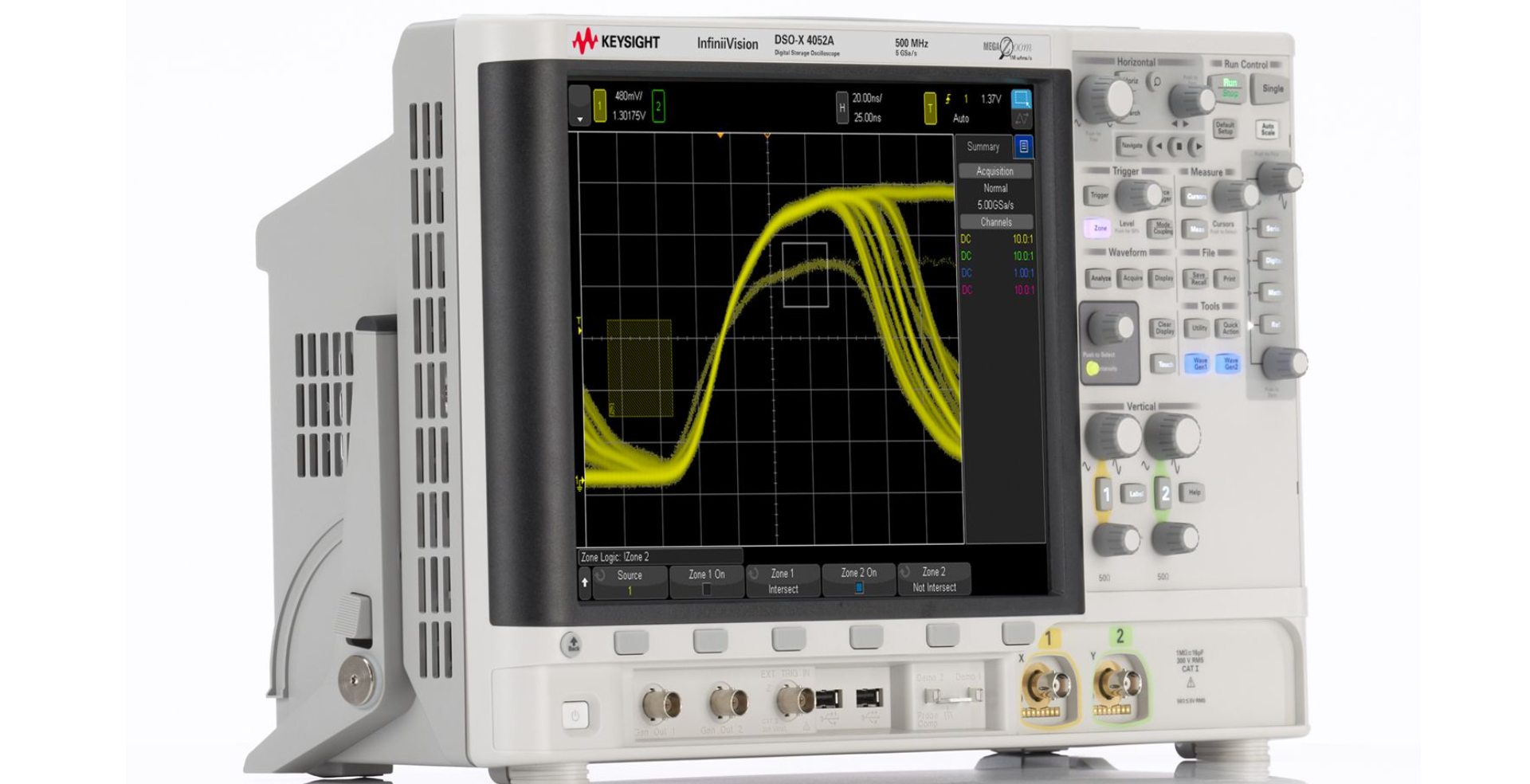

Keysight DSOX4052A 數字存儲示波器 - 500MHz 帶寬?4 通道?5GS/s 采樣率?InfiniiVision 技術
Keysight DSOX4052A 數字存儲示波器 - 500MHz 帶寬?4 通道?5GS/s 采樣率?InfiniiVision 技術
中高速信號捕獲性能：500MHz 模擬帶寬可精準覆蓋中高速數字總線（如 USB 3.0、CAN FD、EtherCAT）、中高頻射頻信號等場景需求，5GS/s 實時采樣率（單通道模式）確保高頻信號波形無混疊，清晰還原納秒級瞬態信號的邊沿抖動、過沖 / 欠沖等細微特征，滿足精密測試對信號精度的嚴苛要求。
多通道同步測量：支持 4 通道同步采集（模擬通道均支持 ±40V 輸入范圍，輸入阻抗 1MΩ/50Ω 可選，耦合方式 DC/AC/GND 切換），可同時監測多路中高速信號（如多通道數據總線、電源與信號協同監測），無需額外設備即可完成多信號關聯分析，適配復雜系統（如工業控制器、汽車電子模塊）調試，提升測試效率與數據關聯性。
高效存儲與數據留存：標配 8Mpts 存儲深度，可留存更長時間或更高分辨率的信號數據（如多周期總線信號、動態電源波動過程、長時間傳感器監測數據），無需頻繁調整存儲參數即可完整記錄復雜信號變化，便于后續回溯分析關鍵信號細節，減少數據丟失風險，尤其適配需要長期監測的測試場景。
InfiniiVision 技術優勢：依托 InfiniiVision 技術，實現快速波形捕獲（提升偶發異常信號捕捉概率）與實時眼圖分析，無需后期處理即可實時評估高速信號完整性，直觀呈現信號眼高、眼寬等關鍵參數，幫助工程師快速判斷信號質量，縮短調試周期，尤其適配高速數字電路的信號完整性驗證需求。
便捷操作與分析功能：搭載 12.1 英寸電容觸摸屏（分辨率 1280×800），支持多點觸控、波形縮放、參數快捷標注，操作響應迅速；集成 FFT 頻譜分析功能，無需外接頻譜儀即可完成信號頻域特性（如噪聲、諧波）檢測；支持 I2C、SPI、UART、CAN、CAN FD 等多種串行協議解碼，可自動解析協議幀數據，快速定位通信幀錯誤、數據丟失等問題，降低手動排查難度。
可靠場景適配：符合 ISO 9001 質量標準、CE 電磁兼容認證，工作溫度范圍 0-55℃，濕度 10%-90%（無冷凝），適應實驗室、精密制造車間、工程現場等多環境使用；機身采用耐用工業設計，重量約 7kg，兼顧穩定性與便攜性；支持多種探頭兼容（如電壓探頭、電流探頭、差分探頭、有源探頭），擴展測量范圍與場景，適配不同精密測試需求。
規格類別 | 詳細參數 |
帶寬 | 模擬通道：500MHz（-3dB） |
采樣率 | 實時采樣率：5GS/s（單通道），2.5GS/s（雙通道），1.25GS/s（四通道） |
存儲深度 | 標配：8Mpts / 通道；可擴展至 40Mpts / 通道 |
通道配置 | 4 個模擬通道（輸入阻抗：1MΩ/50Ω 可選，耦合方式：DC/AC/GND；輸入范圍：±40V） |
核心技術 | InfiniiVision 技術（支持快速波形捕獲、實時眼圖分析） |
觸發功能 | 邊沿觸發、脈沖觸發（寬度 / 周期 / 占空比）、視頻觸發（NTSC/PAL/SECAM）、協議觸發（I2C/SPI/UART/CAN/CAN FD 等）、欠幅觸發、超時觸發、碼型觸發，觸發靈敏度：≤5mV（500MHz） |
分析功能 | 實時眼圖分析（眼高 / 眼寬測量、信號完整性評估）、FFT 頻譜分析（最大點數 1M）、串行協議解碼（I2C/SPI/UART/CAN/CAN FD 等）、波形參數自動測量（頻率 / 周期 / 幅度 / 抖動等 50 + 參數）、信號趨勢分析 |
顯示屏幕 | 12.1 英寸電容觸控屏（分辨率：1280×800），支持亮度 / 對比度調節、分屏顯示 |
接口配置 | USB 3.0（主機 / 設備）、LAN（LXI-C 類）、GPIB（可選）、HDMI（顯示輸出）、探頭補償信號輸出接口、觸發輸入 / 輸出接口 |
供電需求 | 100-240V AC，50/60Hz，功耗：≤140W |
外形尺寸 | 380mm（寬）×150mm（高）×480mm（深），重量：約 7kg |
工作環境 | 溫度：0-55°C，濕度：10%-90%（無冷凝），海拔：≤2000m |
高速數字電路測試：適用于 USB 3.0、CAN FD、EtherCAT 等中高速數字電路的研發與驗證，500MHz 帶寬與 5GS/s 采樣率可精準捕獲總線信號的邊沿抖動、眼圖劣化等問題，InfiniiVision 技術實現實時眼圖分析，快速評估信號完整性，8Mpts 存儲留存完整總線數據，助力工業控制板、汽車電子模塊等產品的信號質量優化。
電源完整性分析：針對高性能處理器電源、工業高端電源模塊、汽車電源系統等復雜電源產品，4 通道同步采集輸入 / 輸出電壓、負載電流、紋波信號，5GS/s 采樣率精準捕獲 mV 級紋波與噪聲，結合 FFT 分析檢測電源噪聲諧波，計算功率效率、電壓調整率等參數，評估電源動態響應與穩定性，排查電壓波動、紋波超標等問題。
嵌入式系統開發：適配中高端嵌入式系統（如工業控制器、汽車電子 ECU、智能設備主控模塊）的開發測試，4 通道同步采集處理器核心電壓、外設通信信號、傳感器數據，通過串行協議解碼快速排查 I2C/SPI/CAN 總線通信異常，InfiniiVision 技術加速偶發信號（如程序跑飛導致的電平異常）捕獲，縮短軟硬件協同調試周期。
汽車電子精密測試：針對汽車車載總線（CAN FD、LIN）、ADAS 輔助模塊（如毫米波雷達、攝像頭控制單元），支持汽車專用協議分析，4 通道同步監測傳感器輸出信號、電源模塊電壓、總線通信數據，實時眼圖分析評估總線信號質量，高級觸發捕獲汽車啟動 / 制動時的瞬態信號異常，排查車載系統信號干擾、供電故障，適配汽車電子研發與精密測試場景。
工業自動化精密調試：用于工業自動化設備（如高速伺服驅動器、工業以太網交換機、精密傳感器）的測試，500MHz 帶寬覆蓋工業中高頻信號，4 通道同步監測控制信號、反饋信號、電源信號，InfiniiVision 技術快速捕獲設備運行中的瞬態異常，F(xiàn)FT 分析檢測信號干擾源，保障自動化設備高精度、穩定運行，適配工業自動化精密調試需求。
