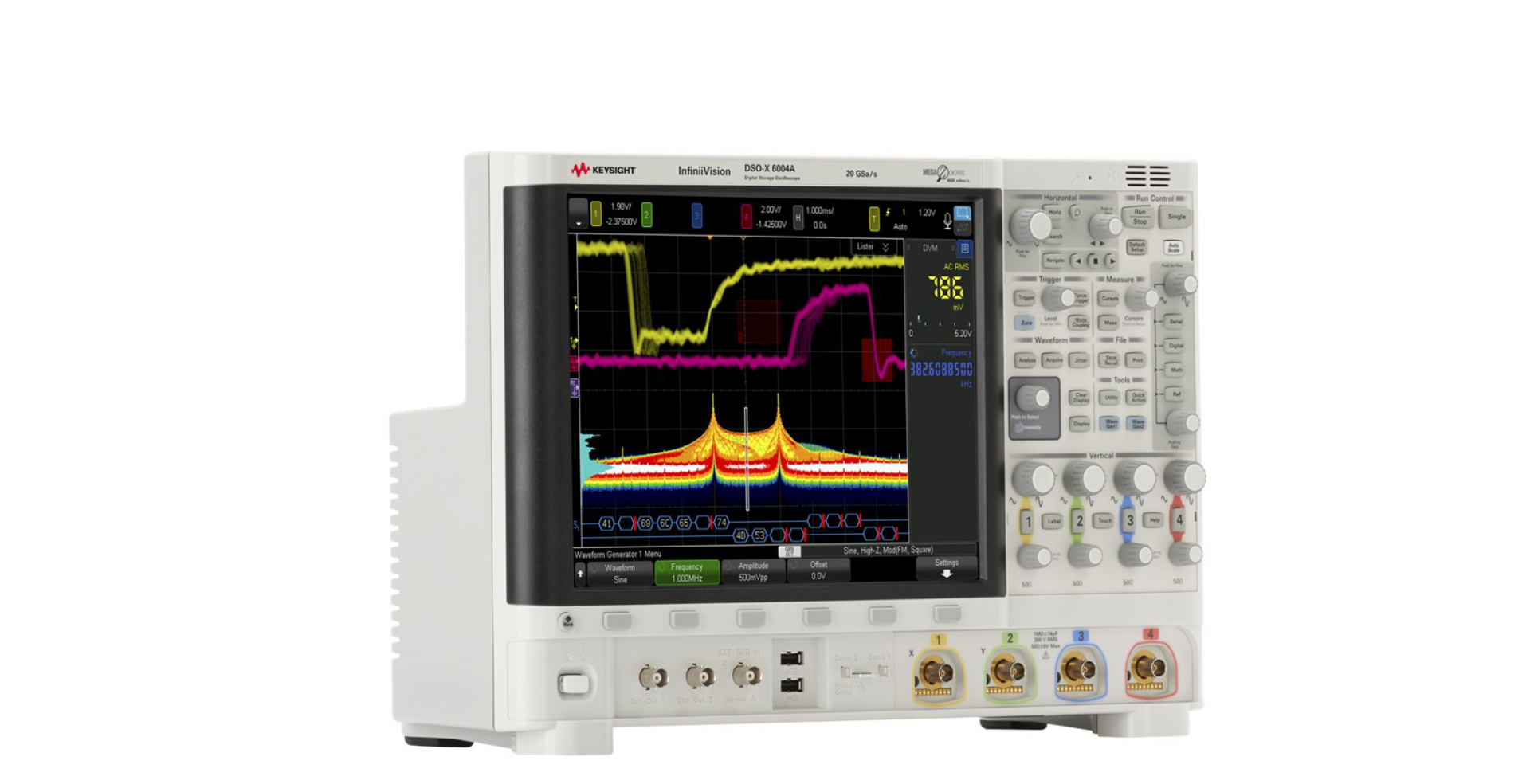

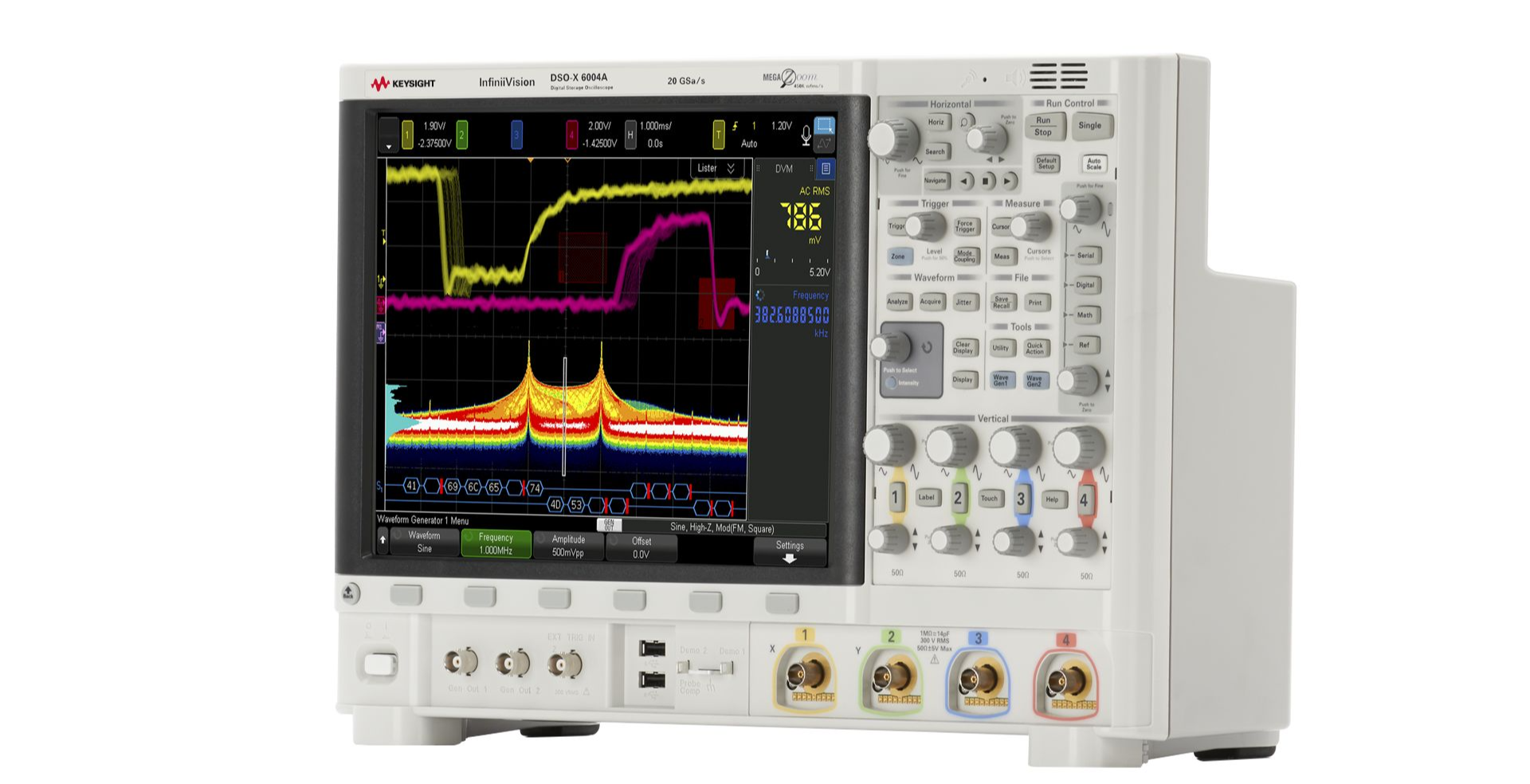

Keysight DSOX6004A 1GHz 示波器_5GSa/s 采樣率_4 通道_MegaZoom IV 技術 - 是德科技
Keysight DSOX6004A 1GHz 示波器_5GSa/s 采樣率_4 通道_MegaZoom IV 技術 - 是德科技
靈活帶寬與高速采樣：1GHz 基礎帶寬可升級至 6GHz，適配從百兆到千兆級高速信號測試需求；5GSa/s 實時采樣率，確保在全帶寬范圍內無失真捕獲信號邊沿、過沖等瞬態特征，滿足高速數字電路等場景的精準測量。
智能存儲與數據處理：搭載 MegaZoom IV 智能存儲器技術，優化數據讀寫與緩存效率，兼顧存儲深度與操作響應速度；提供高達 4Mpts 每通道存儲深度，可完整記錄長時間序列信號或復雜瞬態事件，避免關鍵測試數據遺漏。
豐富高級分析功能：支持串行協議解碼（涵蓋 I2C、SPI、UART、CAN、Ethernet 等），可直接解析總線數據幀，定位通信故障；集成功率分析功能，精準測量電源功耗與紋波特性；具備頻譜視圖功能，可快速分析信號頻率域特征，拓展測試維度。
便捷操作與交互體驗：10.1 英寸電容觸摸屏支持手勢縮放、拖拽及區域觸發操作，界面布局貼合工程測試習慣；支持多語言（含中文）顯示與自定義快捷鍵，可根據測試需求調整操作流程，提升使用效率。
緊湊設計與擴展適配：機身結構緊湊，有效節省實驗室或工作臺空間；集成 USB 3.0（數據傳輸 + 外設擴展）、LAN（LXI-C，支持遠程控制）、HDMI（外接顯示）等接口，可靈活連接電腦、打印機、外部顯示器等設備，滿足多樣化測試環境需求。
技術參數 | 具體指標 |
模擬通道配置 | 4 個模擬通道 |
帶寬 | 1GHz（支持升級至 6GHz） |
實時采樣率 | 5GSa/s（單通道），2.5GSa/s（雙通道），1.25GSa/s（四通道） |
存儲深度 | 每通道最大 4Mpts |
核心技術 | MegaZoom IV 智能存儲器技術 |
觸發功能 | 支持邊沿觸發、碼型觸發、脈沖寬度觸發、超時觸發、區域觸發、協議觸發等 |
分析功能 | 串行協議解碼（I2C/SPI/UART/CAN/Ethernet 等）、功率分析、頻譜視圖、自動測量（≥50 種參數）、波形數學運算 |
顯示屏幕 | 10.1 英寸電容觸摸屏，分辨率 1280×800，亮度 / 對比度可調 |
接口配置 | USB 3.0（2 個）、LAN（LXI-C）、HDMI 輸出、觸發輸入 / 輸出、外部參考時鐘接口 |
垂直靈敏度范圍 | 1mV/div - 10V/div（1MΩ 阻抗），20mV/div - 200V/div（50Ω 阻抗） |
垂直測量精度 | ±2.5%（典型值，25℃環境下，1mV/div - 10V/div 量程） |
機身尺寸（寬 × 高 × 深） | 約 360mm×160mm×340mm |
機身重量 | 約 8kg |
工作環境溫度 | 0℃ - 40℃ |
存儲環境溫度 | -20℃ - 65℃ |
質保期限 | 3 年 |
高速數字電路調試：適用于 DDR4/DDR5、PCIe 4.0/5.0、Ethernet（10Gbps）等高速接口電路調試，5GSa/s 采樣率可清晰呈現信號時序偏移、串擾、過沖等問題，協議解碼功能快速定位總線通信故障，保障高速數據傳輸穩定性。
電源完整性分析：針對開關電源、電源管理芯片（PMIC）、DC-DC 模塊等產品，功率分析功能可精準測量電源輸出紋波、噪聲、功耗及轉換效率；4Mpts 存儲深度記錄長時間負載變化下的電源動態響應，助力優化電源設計。
無線通信測試：支持無線通信模塊（如 5G NR、Wi-Fi 6/7）的射頻前端信號測試，頻譜視圖功能分析信號頻率分布與雜散特性；高采樣率與寬帶寬適配射頻信號捕獲需求，輔助驗證通信模塊信號質量與傳輸性能。
工業電子研發：用于工業伺服驅動器、高速 PLC、工業以太網設備研發，監測控制信號與數據傳輸信號，分析信號完整性與抗干擾能力，確保設備在工業環境下的穩定運行，符合工業電子測試標準。
半導體測試：適配半導體芯片（如高速處理器、射頻芯片）的研發與驗證，捕獲芯片輸入輸出信號，分析信號時序與電平特性，結合協議解碼功能驗證芯片與外設的通信兼容性，支撐芯片性能優化。
