ZNB40 R&S 羅德與施瓦茨矢量網絡分析儀

主要特性：

? 頻率范圍介于 9 kHz 至 43.5 GHz
? 兩個或四個端口
? 最高 140 dB 的寬動態范圍
? 掃描時間短暫，掃描 401 個點僅需 4 ms
? 98 dB 的較寬功率掃描范圍

獲取報價

你的位置：首頁

產品中心

ZNB40 R&S 羅德與施瓦茨矢量網絡分析儀

概述

網絡分析儀的頻率范圍介于 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/40/43.5 GHz，專用于移動無線電、電子產品以及航空航天和國防應用，同時也可用于高速印刷電路板設計。R&S?ZNB 非常適用于放大器、混頻器、濾波器和電纜等射頻組件的開發、生產和維修應用。

? 頻率范圍介于 9 kHz 至 43.5 GHz

? 兩個或四個端口

? 最高 140 dB 的寬動態范圍

? 掃描時間短暫，掃描 401 個點僅需 4 ms

? 98 dB 的較寬功率掃描范圍

R&S?ZNB 接收機兼具出色的功率處理容量、高靈敏度和低跡線噪聲。R&S?ZNB 基本單元一般具有 140 dB 動態范圍。R&S?ZNB8-B5x 選件可將動態范圍擴展至最高 150 dB，以用于端口間測量。分析儀可以測量 S 參數，幅度和相位漂移通常小于 0.01 dB/°C 和 0.15°/°C。

R&S?ZNB 提供豐富功能和選件，包括嵌入/去嵌特性、S 參數混合模式以進行均衡被測設備特性測量，以及重新定義 S 參數以靈活配置測試裝置。分析儀還提供包含眼圖的時域測量選件、變頻測量和兩個獨立的內部發生器。

R&S?ZNB 和各種開關矩陣組成綜合全面的解決方案，支持最多 48 個端口的復雜模塊測量。羅德與施瓦茨矩陣支持完整交叉開關測量，能夠測定多端口被測設備的所有 S 參數。自動校準單元最多帶 24 個端口，能夠快速精確地校準裝置。

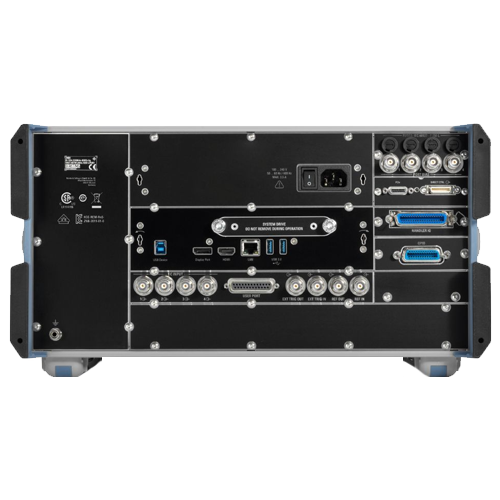

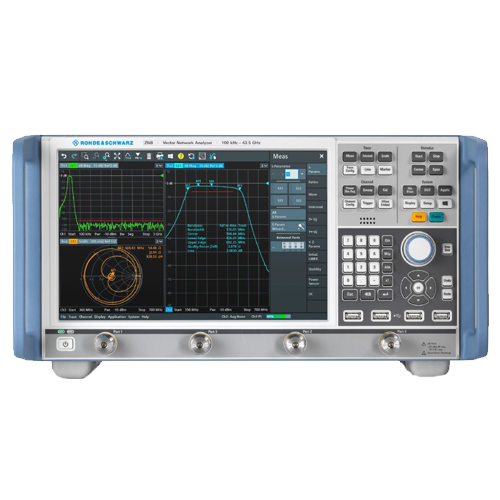

ZNB40 R&S 羅德與施瓦茨 矢量網絡分析儀
