MS46524B Anritsu 安立 高性能矢量網絡分析儀
主要特性：
先進的時域選件提供信號完整性（SI）分析的工具
業界領先的動態范圍可以測量超低反射工件
出色的方向校正能力能夠最小化測量的不確定性
SmartCal 自動校準裝置可以減少校準和設置時間
時域帶有時域門選項，能夠進行 TDR 測量
遠程控制的最新 LAN 接口比 GPIB 更快
緊湊型 3U 機箱封裝易于充分利用機架空間
源和接收機訪問環路和偏置節選件允許最大限度的自定義測試設置
描述：
MS46524B 是 4 端口高性能 ShockLine 矢量網絡分析儀。能夠提供同類產品中最佳的動態范圍，能夠降低在多種測試應用（最高 43.5 GHz）中的測試成本并加快上市速度。 MS46524B 配置選件 10，選件 20，或選件 43，這些頻率選件結合強大的 ShockLine軟件，為無源器件測試提供了極具成本效益挑戰性的解決方案。對于需要時域分析的應用，選件 2 可使 MS46524B 提供實時的帶通和低通時域功能。低通時域具有試驗數據報告，能夠顯示隨距離或時間變化的實際阻抗。選件 22 使 MS46524B 具備基于文件的信號完整性（SI）工具，可調試 SI 問題和驗證電路模型。MS46524B-010 VNA 可添加附加選件。選件 51 和 61，分別為源和接收機訪問環路和偏置節選件，給予自定義測試設置最大的靈活性。源和接收機訪問環路改善儀器的本底噪聲，降低接收機的壓縮點，允許具有高動態范圍的要求的 DUT 測試。偏置節為測試時需要直流偏置的器件測試提供直流電源接口。
應用領域：
差分設備、同軸射頻連接器、天線、開關、雙工器、UE 前端模塊、射頻 (FAKRA) 連接器、駕駛輔助雷達、無源組件測試、系統校準、差分路徑損耗特性、一般 S 參數和時域測量、簡單的有源器件測試程序：放大器特性、光電&電光應用

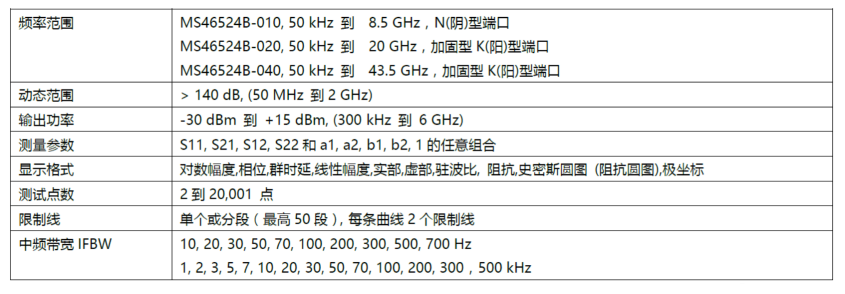

主要性能和規格：
主要特性：
先進的時域選件提供信號完整性（SI）分析的工具
業界領先的動態范圍可以測量超低反射工件
出色的方向校正能力能夠最小化測量的不確定性
SmartCal 自動校準裝置可以減少校準和設置時間
時域帶有時域門選項，能夠進行 TDR 測量
遠程控制的最新 LAN 接口比 GPIB 更快
緊湊型 3U 機箱封裝易于充分利用機架空間
源和接收機訪問環路和偏置節選件允許最大限度的自定義測試設置
描述：
MS46524B 是 4 端口高性能 ShockLine 矢量網絡分析儀。能夠提供同類產品中最佳的動態范圍，能夠降低在多種測試應用（最高 43.5 GHz）中的測試成本并加快上市速度。 MS46524B 配置選件 10，選件 20，或選件 43，這些頻率選件結合強大的 ShockLine軟件，為無源器件測試提供了極具成本效益挑戰性的解決方案。對于需要時域分析的應用，選件 2 可使 MS46524B 提供實時的帶通和低通時域功能。低通時域具有試驗數據報告，能夠顯示隨距離或時間變化的實際阻抗。選件 22 使 MS46524B 具備基于文件的信號完整性（SI）工具，可調試 SI 問題和驗證電路模型。MS46524B-010 VNA 可添加附加選件。選件 51 和 61，分別為源和接收機訪問環路和偏置節選件，給予自定義測試設置最大的靈活性。源和接收機訪問環路改善儀器的本底噪聲，降低接收機的壓縮點，允許具有高動態范圍的要求的 DUT 測試。偏置節為測試時需要直流偏置的器件測試提供直流電源接口。
應用領域：
差分設備、同軸射頻連接器、天線、開關、雙工器、UE 前端模塊、射頻 (FAKRA) 連接器、駕駛輔助雷達、無源組件測試、系統校準、差分路徑損耗特性、一般 S 參數和時域測量、簡單的有源器件測試程序：放大器特性、光電&電光應用
主要性能和規格：
