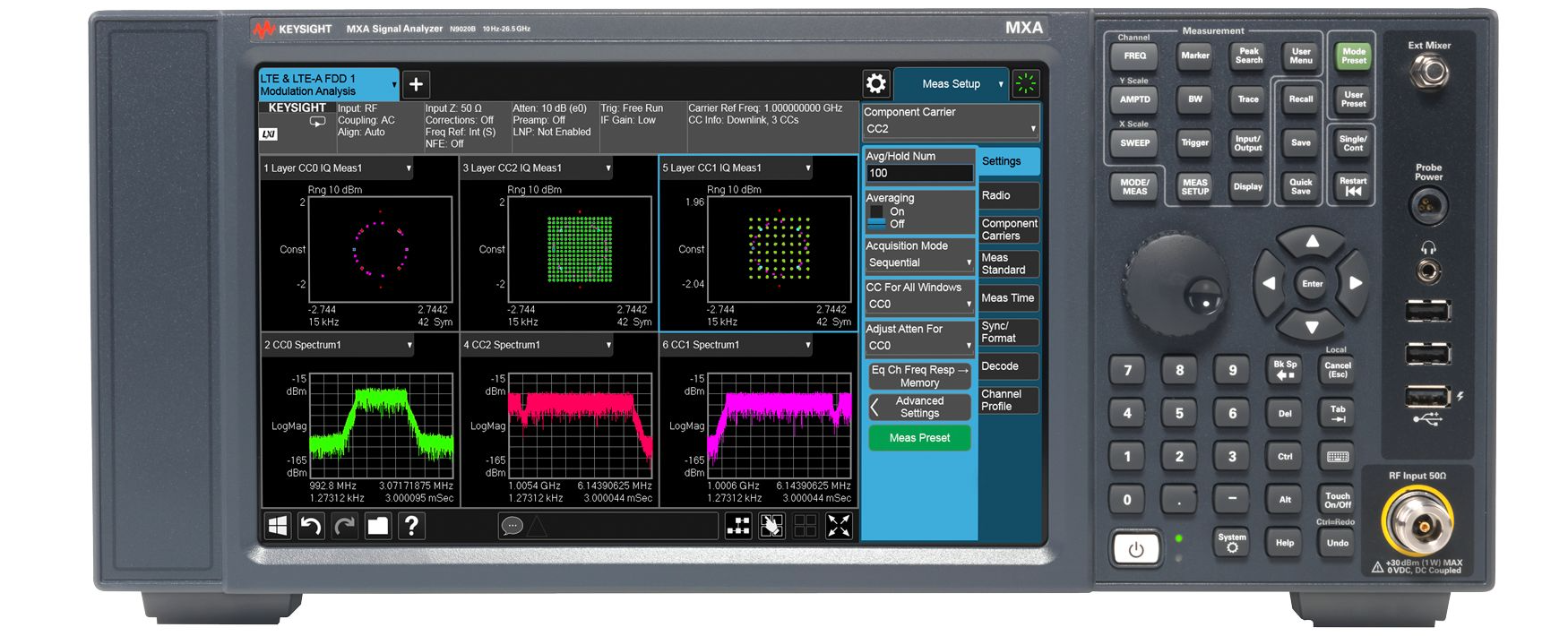

N9020B是Keysight 信號分析儀，屬于X-Series系列。該設備的頻率范圍從10 Hz到20 GHz，分析帶寬最高可達130 MHz。它具備多點觸控界面，能夠顯著降低測量復雜性，即使在測試更先進的器件時也能輕松完成。

1. 頻率范圍：從10 Hz到20 GHz，適用于廣泛的無線設備測試。

2. 分析帶寬：最高可達130 MHz，確保高精度的信號分析。

3. 相位噪聲：在10 kHz偏移處小于-114 dBc/Hz。

4. 動態范圍：第三階動態范圍超過116 dB。

5. 硬件加速功率測量：通過硬件加速功率測量、快速顯示更新和標記峰值搜索以及快速掃描來縮短測試時間。

6. 多點觸控界面：簡化操作流程，提高用戶體驗。

N9020B還支持多種選項和附件，可以根據需要進行升級。例如，用戶可以選擇不同的頻率范圍（如26.5 GHz或50 GHz）和分析帶寬（如60 MHz或更高），以及增強的相位噪聲性能等。

N9020B是一款功能強大的信號分析儀，適用于各種無線設備的測試需求，具有高頻率范圍、高分析帶寬和先進的用戶界面等特點。

N9020B信號分析儀與同類產品（如Agilent E444A或Tektronix FFTs）在性能和價格方面的比較如何？

性能比較

1. 頻率范圍：

• N9020B信號分析儀的頻率范圍為10 Hz至20 GHz。

• Tektronix的MDO4000系列支持高達3/6 GHz的RF頻段，但這是在100 MHz至1 GHz的范圍內。

2. 動態范圍：

• Tektronix的MDO4000系列具有約15 dB更好的動態范圍。

• N9020B信號分析儀通過硬件加速功率測量，能夠快速適應無線器件不斷演進的測試要求，并且具有游標峰值搜索和快速掃描功能。

3. 實時頻譜分析：

• N9020B信號分析儀可以通過升級添加實時頻譜分析功能，無需重新校準即可實現。

• Tektronix的MSO46 4-BW-200混合信號示波器雖然包含基于數學的FFT，但其在頻域和時域之間優化視圖的能力較差。

4. 功能特性：

• N9020B專為測試無線器件而設計，提供了最新的參數測試和射頻功能測試。

• Tektronix的MDO4000系列獨立控制時間和頻率域，提供最佳視圖，這是傳統示波器FFT無法實現的。

Keysight Technologies N9020B信號分析儀的用戶反饋和評價有哪些，特別是在實際應用中的表現？

1. 靈活性和適應性：N9020B MXA信號分析儀被認為是無線領域的不二之選，具有出色的靈活性，可以迅速適應用戶不斷變化的測試要求，包括當前和未來的要求。這表明該設備能夠滿足多樣化的測試需求，并且能夠應對未來技術的發展。

這種設計提高了用戶體驗，使得設備更加易用。

1. 高性能和中等性能的平衡：N9020B MXA被描述為中等性能的信號分析儀，但它仍然是市場上的最佳選擇之一。這意味著它在性能和價格之間取得了良好的平衡，適合那些需要高性能但又不想花費過多的用戶。

2. 簡化測試流程：該設備支持一鍵測量功能，從X-Series應用程序中簡化了測試流程。這種簡化的操作可以顯著提高測試效率，減少用戶的工作負擔。

這種寬廣的頻率范圍使得該設備能夠處理從低頻到高頻的各種信號。

N9020B信號分析儀支持哪些具體的硬件加速功率測量技術，這些技術的原理和優勢是什么？

原理

硬件加速功率測量技術主要通過專門的硬件模塊來實現功率測量，從而減少計算負擔，提高測量速度。這種技術利用高性能的數字信號處理器（DSP）和快速 Fourier transform（FFT）算法來處理信號數據，從而在短時間內完成復雜的功率測量任務。

優勢

1. 縮短測試時間：通過硬件加速，可以顯著減少測量所需的時間，使得測試過程更加高效。

2. 快速顯示更新：硬件加速技術能夠快速更新顯示屏上的數據，使得用戶可以實時監控測量結果，及時調整測試參數。

3. 標記峰值搜索：該技術還包括標記峰值搜索功能，可以自動識別并標記出重要的信號峰值，進一步提高測試的準確性和效率。

4. 快速掃描：硬件加速還支持快速掃描功能，可以在極短的時間內掃描整個頻譜范圍，捕捉難以捕捉的瞬態信號或弱信號。

如何配置和優化Keysight Technologies N9020B信號分析儀以提高測試效率和準確性？

1. 硬件升級：

• 根據需要選擇合適的分析帶寬升級選項。例如，Option B85將分析帶寬從25 MHz升級到35 MHz，而Option B1A則可以將其升級到145 MHz。

• 如果需要外部混頻功能，可以安裝Option EXM，這包括必要的許可證、電纜和連接器。

2. 性能選項和測量應用：

• 確定所需的性能選項和測量應用。N9020B MXA X-Series信號分析儀提供多種性能選項和測量應用，可以根據具體需求進行選擇。

• 考慮添加噪聲底線擴展（N9020B-NF2）來改善分析儀的DANL（檢測噪聲加系統噪聲）性能。

3. 硬件和軟件配置：

• 確保設備具備高性能處理器、足夠的RAM（如32 GB）以及閃存校準文件存儲空間，以支持復雜的測量任務。

• 使用Microsoft Windows 10操作系統，并確保設備具有多語言用戶界面。

4. 硬件檢查和驗證：

• 在設備上按“系統”菜單，選擇“顯示硬件”，記錄前端控制器的部件編號、材料版本、版本號、出廠版本和硬件ID。

• 如果設備已安裝N9010B-CR3、N9010B-CRP、N9020B-CR3和/或N9020B-CRP，按照步驟3和4進行進一步配置。

5. 附加功能和服務：

• 根據需要添加實時頻譜分析功能，以便更快地適應無線器件不斷演進的測試需求。

• 考慮購買推薦的外部雙工器（如Keysight N9029AE13或OML Inc.的DPL313B），特別是當使用Keysight 11970系列外部混頻器時。
