信號完整性
示波器的主要目的是，給電信號提供一個準確的直觀顯示。 鑒于此原因，信號完整性非常重要。 信號完整 性是指示波器重建波形以便能準確表示原始信號的能力。 如果一臺示波器的信號完整性較低，那么它就毫 無用處。因?yàn)楫?dāng)示波器上的波形與真實信號不具有相同的形狀或特性時，執行測試就毫無意義。 然而，有 一點必須要記住，那就是無論示波器性能有多好，示波器上的波形永遠不是真實信號的準確表示。 這是因 為當您將示波器連接到電路時，示波器就已經成為電路的一部分。 換句話說，就是會產生一些負載效應。 雖然儀器制造商努力將負載效應降至最低，但在一定程度上它們總是存在的。
示波器的外觀

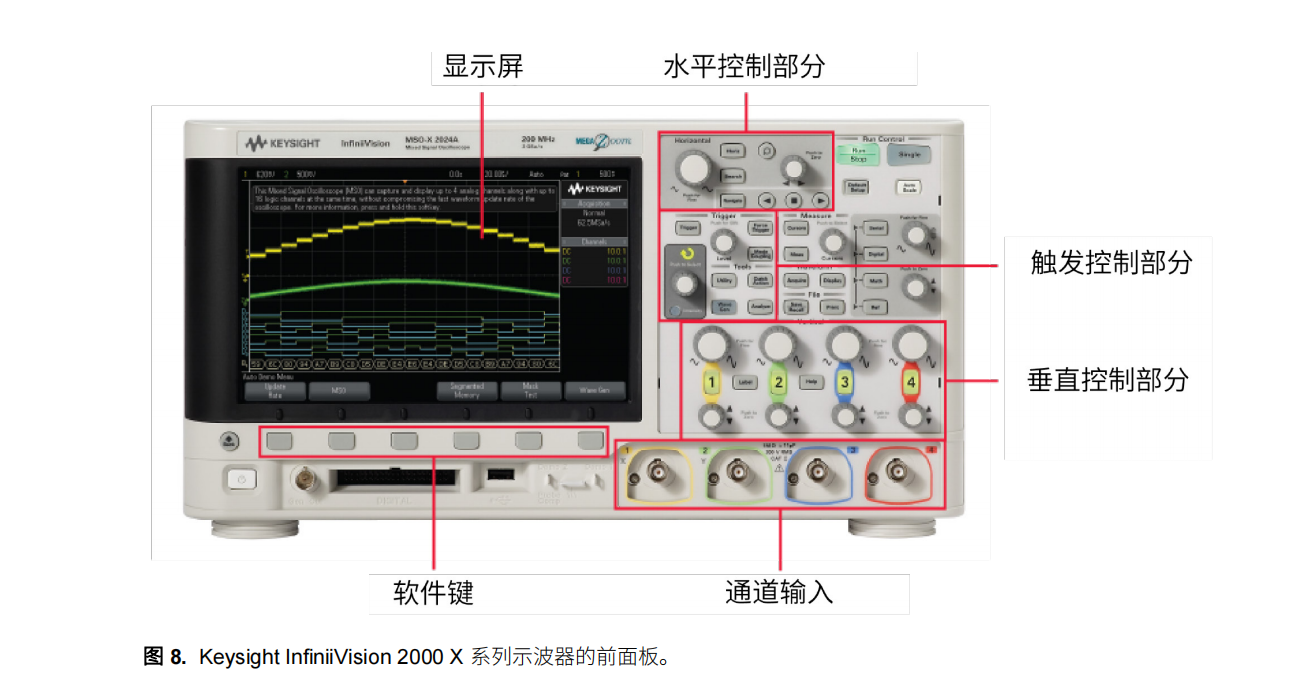

一般來說，現代的數字化示波器與圖 8 所示的示波器很相似。 不過，示波器有多種類型，您的示波器可能 看起來會大有不同。 盡管如此，一些基本功能是大多數示波器都有的。 大多數示波器的前面板可以分為幾 個基本部分：通道輸入端、顯示屏、水平控件、垂直控件和觸發控件。 如果您的示波器沒有基于 Microsoft Windows 的操作系統，則可能會有一組軟鍵來控制屏幕菜單。

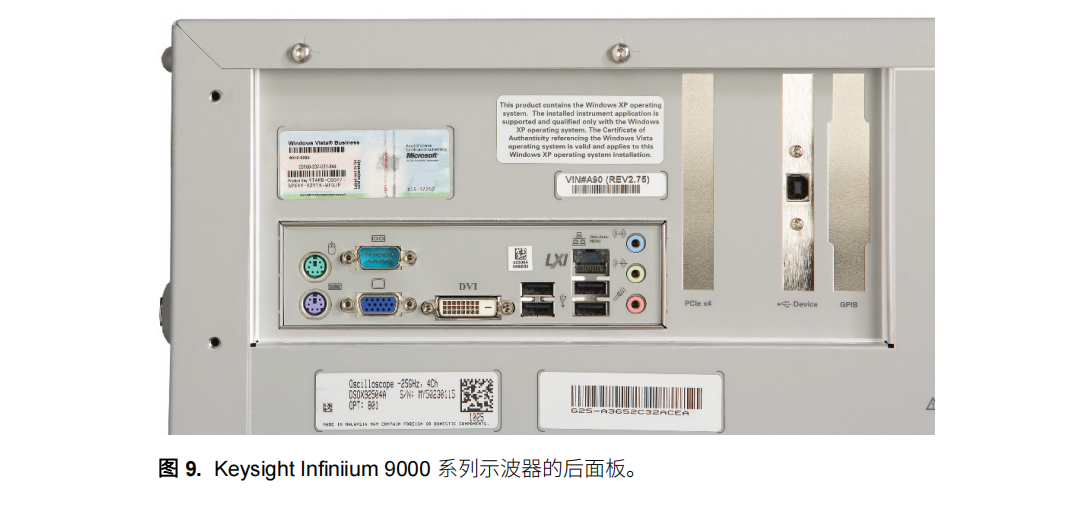

您可以通過通道輸入端將信號發送到示波器，通道輸入端就是用于插入探頭的連接器。 顯示屏就是顯示這些 信號的屏幕。 水平控件和垂直控件包括旋鈕和按鈕，用于控制屏幕顯示信號的水平軸（通常表示時間）和垂 直軸（表示電壓）。 觸發控制區則讓您可以告訴示波器，您希望時基在什么條件下開始采集。 示波器的后面板如圖 9 所示。 如您所見，許多示波器都具有與個人計算機上一樣的連接功能。 例如 CD-ROM 驅動器、CD-RW 驅動器、 DVD-RW 驅動器、USB 端口、串行端口以及外部監視器、鼠標和鍵盤輸入。
